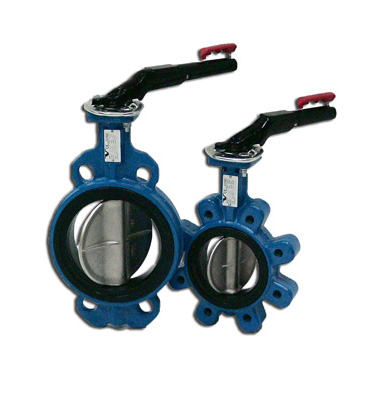

产品名称:上海依博罗TD41W手柄操作通风蝶阀
编  号:212119-534
型  号:TD41W
标准价格:0元/台
促销价格:0元/台
更新时间:2016.01.07
出品单位:上海依博罗阀门有限公司
更多产品图片:

上海依博罗TD41W型手柄操作通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、石化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。

手柄操作通风蝶阀主要外形尺寸:



DN

D

D1

L

L1

n-Фd

b

H1

150

240

210

100

377

8-12

8

250

200

290

260

100

426

8-12

8

250

250

345

310

120

485

8-12

10

350

300

405

370

120

539

8-14

10

350

350

455

420

140

539

12-18

10

350

400

505

470

140

652

12-18

10

450

450

570

530

160

781

16-18

10

450

500

620

580

160

835

16-18

10

450

600

720

680

180

946

16-18

12

550

700

820

780

180

1044

16-18

12

550

800

920

880

200

1159

16-18

12

550



手柄操作通风蝶阀主要零部件:



零件名称

阀体

阀板

阀轴

材料

碳钢

碳钢

碳钢、不锈钢



手柄操作通风蝶阀主要技术参数:



公称压力(MPa)

0.05MPa

介质温度

-30℃~-350℃

强度试验

0.1MPa

适用介质

冷热风、烟气

介质流速

25m/s

泄漏率

3%
