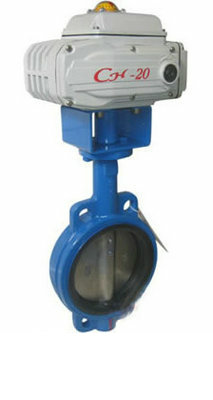

【智能电动调节蝶阀】采用一体化结构，有输入控制信号（4-20mADC或1-5VDC）及单元相电源即可控制运转，具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH 等型号电子式电执行机构。它可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
技术参数和性能
1.【智能电动调节蝶阀】参数：
◆公称通径：DN50～400mm
◆公称压力：PN1.6,4.0,6.4MPa
◆连接形式：法兰式按JB/T78-59 JB79-59对夹式法兰连接
◆材料：HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti
◆常温型：-20～+200℃
◆散热型：+200～+450℃
◆压盖形式：螺栓压紧式
◆填料：V型聚四氟乙烯，柔性石墨，石棉纺织填料 衬橡胶，衬四氟乙烯 密封材料:不锈钢,橡胶,四氟乙烯
◆阀芯形式：阀板
◆流量特性：等百分比特性或直线特性
◆材料：1Cr18Ni9Ti OCr18Ni12M02Ti
2.【智能电动调节蝶阀】执行机构：
类型：可选PSQ系列,3810系列或NB系列电子式角行程执行机构.亦可选用QSQ系列或DYR系列。
技术参数和性能：请参阅对应的执行机构及伺服放大器说明书。
|
|
3.【智能电动调节蝶阀】规格参数表：
|
|
公称通径DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500-2000
可与本公司商洽生产
|
|
流量系数（Kv）
|
110
|
180
|
232
|
368
|
656
|
735
|
1240
|
2025
|
2712
|
3875
|
5038
|
|
动作范围
|
0-90°
|
|
允许压差△P
|
小于公称压力
|
|
泄量量Q
|
按GB/T4213-92,为Kv值的10ˉ4
|
|
环境温度℃
|
-20-60℃
|
|
基本误差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死区
|
1%
|
|
可调范围
|
250:1
|
|
配用执行机构
|
PSQ101 3610RSQ-05
Unic-05 Unic-10
CH-05 CH10
|
PSQ201 Unic-20
3610RSC-30
CH-20
|
Unic-40 PSQ501
3610RSC-50
CH-40
|
Unic-60
PSQ701
CH-60
|
|
|
|
|
|
4.【智能电动调节蝶阀】外形尺寸
|
|
公称通径DN
|
L
|
H1
|
H
|
D1
|
Z-φd
|
D
|
L1
|
|
50
|
43
|
452
|
80/112
|
120/125
|
4-18
|
165
|
208
|
|
65
|
46
|
475
|
88/115
|
136/145
|
4-18
|
185
|
208
|
|
80
|
46/49
|
516
|
96/120
|
160/
|
8-18
|
200
|
208
|
|
100
|
52/56
|
551
|
115/140
|
185
|
8-18
|
220
|
208
|
|
125
|
56/64
|
566
|
128/170
|
210
|
8-18
|
220
|
208
|
|
150
|
56/70
|
606
|
140/180
|
240
|
8-22
|
285
|
256
|
|
200
|
60/76
|
731
|
175/210
|
295
|
8-22
|
340
|
256
|
|
250
|
68/76
|
778
|
202/240
|
355
|
12-22
|
395/405
|
256
|
|
300
|
78/83
|
830
|
242/290
|
410
|
12-22
|
445/460
|
256
|
|
350
|
78/92
|
996
|
266/320
|
470
|
16-22
|
505-520
|
346
|
|
400
|
102
|
1058
|
298/350
|
515/525
|
16-26
|
565/580
|
346
|
|
外形尺寸
|
|
公称通径DN
|
L
|
H1
|
H
|
D1
|
Z-φd
|
D
|
L1
|
|
50
|
108
|
539
|
82/112
|
125
|
4-18
|
165
|
208
|
|
65
|
112
|
554
|
95/115
|
145
|
4-18
|
185
|
208
|
|
80
|
114
|
569
|
100/120
|
160
|
8-18
|
200
|
208
|
|
100
|
114
|
569
|
100/138
|
180
|
8-18
|
220
|
208
|
|
125
|
140
|
649
|
125/164
|
210
|
8-18
|
250
|
208
|
|
150
|
140
|
725
|
145/175
|
240
|
8-22
|
285
|
256
|
|
200
|
152
|
835
|
170/208
|
295
|
8-22/2-22
|
340
|
256
|
|
250
|
165
|
890
|
195/243
|
350
|
12-22/12-26
|
395/405
|
256
|
|
300
|
178
|
995
|
225/283
|
400
|
12-22/12-26
|
445/460
|
256
|
|
350
|
190
|
1155
|
255/310
|
460
|
16-22/16-26
|
505/520
|
346
|
|
400
|
216
|
1225
|
285/340
|
515
|
16-26/16-30
|
565/580
|
346
|
注：XX/XX表示公称压力1.0MPa/1.6MPa时的数据
|
|
订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
【智能电动调节蝶阀】【价格】【参数】【供应信息】请来电详询021-61559758
|
