产品名称：上海依博罗气动活塞调节蝶阀
编　　号：172835-866
型　　号：ZSRW、ZSCW
标准价格：0元/台
促销价格：0元/台
更新时间：2016.01.02
出品单位：上海依博罗阀门有限公司

更多产品图片：

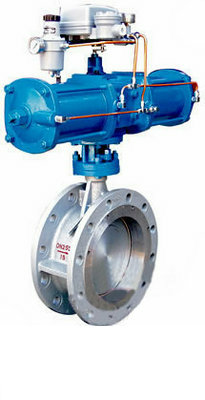

上海依博罗气动活塞调节蝶阀ZSRW、ZSCW气动活塞调节蝶阀输入控制信号（4-20mADC或1-5VDC）气源即可控制运转，结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。

1.【动活塞调节蝶阀】参数

公称通径 mm		50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
额定流量系数Kv		85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27540	34000
公称压力 MPa		0.6
额定转角 °		70
信号压力 KPa		20～100
流量特性		近似等百分比
介质温度 ℃		-20～200(常温) ； -40～450(中温) ； -40～600(高温)
接管法兰		按JB78-59对夹式法兰连接
信号连接螺孔		M16×1.5
配用执行机构	薄膜式	ZMA-2			ZMA-3			ZMA-4			ZMA-5
	活塞式													ZSC-45
阀体材质		ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件		手轮、定位器、空气过滤减压器等。

2.【气动活塞调节蝶阀】执行器参数

型号	活塞直径 mm	有效面积 cm²	最大行程 mm	最大操作压力 KPa	最大输出力 N
ZSC-45	250	484	60	500	21800

性能指标

执行机构				薄膜式执行机构			活塞式执行机构
类别				不带定位器		带定位器	带定位器
				弹簧范围 KPa
				20～100 40～200	20～60 60～100
项目	基本误差%			±8	-	±2.0	±2.0
	回差%			6	-	2.0	2.0
	死区%			5	-	0.8	0.8
	始终点偏差%	气开	始点	±4.0	±4.0	±2.0	±
			终点	±8	±8
		气关	始点	±8	±8
			终点	±4.0	±4.0
	额定转角偏差%			±2.5
	允许泄漏量1/h			2×10^-2×阀的额定容量

允许压差 MPa

配用执行机构型号		ZMA-2		ZMA-3		ZMA-4		ZMA-5		ZSC-45
配用执行机构型号		0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
公称通径mm	50	0.6	0.097 (0.22)
	80	0.6	0.038 (0.086)
	100	0.556 (0.6)	0.0196 (0.0445)
	125			0.6	0.0250 (0.0542)
	150			0.444 (0.6)	0.0150 (0.0314)
	200			0.185 (0.407)	0.00587 (0.0129)
	250					0.331 (0.6)	0.00845 (0.0175)
	300					0.181 (0.385)	0.00461 (0.00983)
	350					0.133 (0.284)	0.00292 (0.00622)
	400							0.216 (0.45)	0.00485 (0.0101)
	450							0.171 (0.356)	0.00341 (0.00741)
	500							0.139 (0.289)	0.0025 (0.0052)
	600									0.6	0.019
	700									0.6	0.0119
	800									0.442	0.00795
	900									0.339	0.00599
	1000									0.236	0.00403

注：括号内数值为带定位器的允许压差。

ZSRW、ZSCW气动活塞调节蝶阀结构图

公称通径DN		结构长度 (标准值)		连接尺寸
公称通径DN		L		H	H1	PN0.6MPa			PN1.0MPa
毫米	英寸	法兰式	对夹式	H	H1	D	D1	Z-d	D	D2	Z-d
50	2	108	43	100	400	140	110	4--14	165	125	4--18
65	2¹/₂	112	46	115	420	160	130	4--14	185	145	4--18
80	3	114	49	120	138	190	150	4--18	200	160	8-18
100	4	127	56	130	524	210	170	4--18	220	180	8-18
125	5	140	64	150	570	240	200	8-18	250	210	8-18
150	6	140	70	170	743	265	225	8-18	285	240	8-22
200	8	152	76	200	767	320	280	8-18	340	295	8-22
250	10	165	76	235	790	375	335	12-18	395	350	12-22
300	12	178	83	300	890	440	395	12-22	445	400	12-22
350	14	190	92	325	954	490	445	16-22	505	460	16-22
400	16	216	102	355	1070	540	495	16-22	565	515	16-26
450	18	222	114	390	1140	595	550	20-22	615	565	20-26
500	20	229	127	420	1200	645	600	20-26	670	620	20-26
600	24	267	154	490	1380	755	705	24--26	780	725	20-30
700	28	292	165	550	1580	860	810	24--30	895	840	24--30
800	32	318	190	640	1760	&, lt;, FONT color=#444444 size=2>975	920	24--30	1015	950	24--33
900	36	330	203	710		1075	1020	24--30	1115	1050	28-33
1000	40	410	216	770		1175	1120	28--30	1230	1160	28-36
1200	48	470	254	890		1405	1340	32-33	1450	1380	32-39

3.【气动活塞调节蝶阀】零件材料及推荐使用温度范围

零件名称	材料	温度范围℃
阀体阀板	ZG230-450	-40-450
	ZG1Cr18Ni9Ti	-250-550
	ZG0Cr18Ni12Mo2Ti

注：此表为各种材料的极限使用温度，在实际选用中应根据其产品的介质温度范围，确定材料的最低，最高使用温度，其最低使用温度不得低于介质温度范围下限，最高使用温度不得高于介质温度范围的上限。

订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.信号压力、弹簧范围，4.流量特性，
5.阀的开关型式，6.阀体、阀芯材料，7.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
