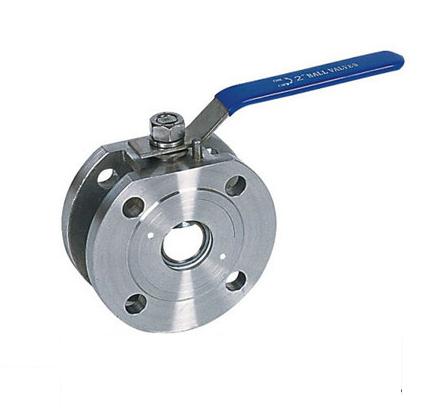

上海依博罗产品工作原理和用途：

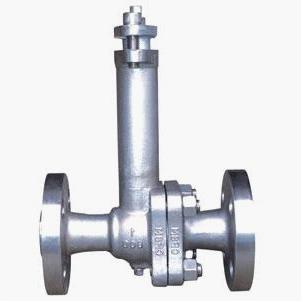

系列低温球阀主要适用于乙烯、液化天然气等化工装置上，输出的液态低温介质如乙烯、液氧、液氢等。这类介质不但易燃易爆，而且在升温时要气化、气化是体积膨胀数百倍。而且这些介质渗透力强，易泄露，加工制造比较困难。
产品结构特点：
1.承压件的材料能承受介质温度的变化而引起的膨胀、收缩、密封部位的结构在温度变化时不会产生永久的变形。用于-100℃以下工况时，阀门零件在精加工前应进行深冷处理，即将零件浸放在液氮箱中进行冷却，当零件温度达到-192℃时，开始保温1-2h，然后取出箱外自然处理到常温，重温循环2次。
2、阀盖采用长劲结构，其目的保护填料函的功能，使填料函处于离低温较远的位置，保证填料的密封效果，同时还可以缠绕保冷材料，防止冷能损失。长颈的颈长可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时，可以从填料函中间加入润滑脂形成油封层，降低填料函的压差，提高密封性能。
3、使用温度低于-100℃时，阀杆材料经过镀铬或氮化处理，提高阀杆表面硬度，提高填料密封的可靠性。
4、低温球阀具有防止异常升压结构，由于低温阀门介质气化后，其体积急剧膨胀，压力会异常升高，当阀门中腔压力升高时，阀门中腔和进口连通，或在阀门进口端安置泄压阀，保证阀门安全使用。
5、低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封性和复原性。
产品性能参数：
|
试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
|
气密试验 |
0.4～0.7MPa |
|||||||||
产品主要零件材料：
|
产品型号 |
DQ41F-10C-100 |
DQ41F-10P-100P |
|
DQ47F-10C-100 |
DQ47F-10P-100P |
|
|
阀体 |
LCB |
CF8 |
|
球体 |
304 |
304 |
|
阀杆 |
304 |
304 |
|
密封圈 |
PTFE |
PTFE |
|
填料 |
PTFE+O形圈 |
PTFE+O形圈 |
|
适用介质 |
水、油、蒸汽等 |
酸等腐蚀性介质 |
|
适用温度 |
-50-29℃ |
-196-29℃ |
产品主要尺寸：
|
产品型号 |
公称通径 |
PN1.6-2.5MPa |
WT |
|||||||
|
|
DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
(kg) |
|
DQ41F-16C |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
178 |
140 |
3 |
|
|
20 |
140 |
105 |
75 |
55 |
14 |
4-Φ14 |
184 |
160 |
4 |
|
|
25 |
150 |
115 |
85 |
65 |
14 |
4-Φ14 |
195 |
180 |
5 |
|
DQ41F-16P |
32 |
165 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
250 |
9 |
|
|
40 |
180 |
145 |
110 |
85 |
16 |
4-Φ18 |
280 |
300 |
11 |
|
|
50 |
203 |
160 |
125 |
100 |
16 |
4-Φ18 |
300 |
350 |
15 |
|
|
65 |
222 |
180 |
145 |
120 |
18 |
4-Φ18 |
330 |
350 |
19 |
|
|
80 |
241 |
195 |
160 |
135 |
20 |
8-Φ18 |
360 |
400 |
27 |
|
DQ9B41F-16C |
100 |
305 |
215 |
180 |
155 |
20 |
8-Φ18 |
400 |
500 |
38 |
|
|
125 |
356 |
245 |
210 |
185 |
22 |
8-Φ18 |
430 |
600 |
58 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-Φ23 |
500 |
800 |
81 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-Φ23 |
680 |
800 |
95 |
|
DQ9B41F-16P |
250 |
533 |
405 |
355 |
320 |
30 |
12-Φ25 |
790 |
1300 |
140 |
