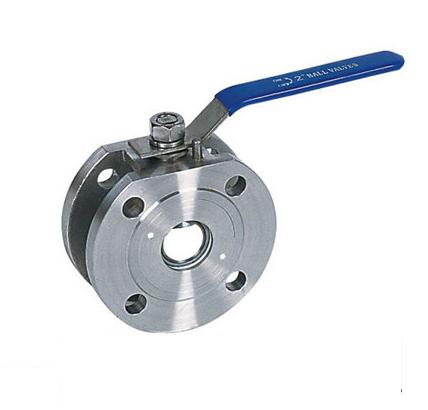

上海依博罗球阀产品工作原理和用途：
QC71H超短型球阀具有结构紧凑、体积小、重量轻、 密封性能好、启闭灵活而保温对夹连接球阀良好的保温保冷特性既能有效防止管路中粘稠介质凝固，又能降低管路中介质热量的损失。对夹球阀可装上相应的电动及气动装置,以实现遥控或自动控制。适用于石油、化工、冶金、制药、食品等各类系统中。应用规范公称压力：1.6-2.5MPa 适用温度范围：-20~232℃-350℃ 适用介质：水、油品、气体等。
产品结构特点：
与普通球阀相比，超短型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
产品性能参数：
|
型号 |
PN |
工作压力/Mpa |
适用温度/0C |
适用介质 |
材料 |
|||
|
阀体 |
密封圈 |
阀杆 |
填料 |
|||||
|
QC71H-16 |
16 |
1.6 |
-28~300 |
水、蒸汽、油品 |
碳钢 |
聚四氟乙烯 |
2Cr13、不锈钢 |
聚四氟乙烯片 |
|
QC71H-25 |
25 |
2.5 |
||||||
|
QC71H-16H |
16 |
1.6 |
不锈钢 |
|||||
|
QC71H-25H |
25 |
2.5 |
||||||
产品主要零件材料：
|
零件名称 |
材质 |
|
阀体 |
不锈钢CF8M/CF8 碳钢WCB |
|
球 |
不锈钢316/304 |
|
密封垫 |
聚四氟乙稀PTFE 增强聚四氟乙稀PPL |
|
阀杆 |
不锈钢316/304 |
|
填料 |
聚四氟乙烯PTFE 增强聚四氟乙稀PPL |
|
定位锁、手柄、阀杆螺母、填料压盖 |
不锈钢304 |
|
手柄套 |
塑料 |
|
密封瓶帽 |
不锈钢316/304 |
|
垫圈 |
聚四氟乙稀PTFE 增强聚四氟乙稀PPL |
主要外形尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z×d |
H1 |
H2 |
|
20 |
38 |
105 |
75 |
55 |
16 |
4×14 |
70 |
130 |
|
25 |
45 |
115 |
85 |
65 |
16 |
4×14 |
80 |
150 |
|
32 |
55 |
140 |
100 |
78 |
18 |
4×18 |
86 |
150 |
|
40 |
62 |
150 |
110 |
85 |
18 |
4×18 |
92 |
180 |
|
50 |
72 |
165 |
125 |
100 |
20 |
4×18 |
102 |
180 |
|
65 |
95 |
185 |
145 |
120 |
22 |
8×18 |
160 |
250 |
|
80 |
120 |
200 |
160 |
135 |
22 |
8×18 |
172 |
300 |
|
100 |
145 |
230 |
190 |
160 |
24 |
8×23 |
187 |
350 |
|
125 |
200 |
270 |
220 |
188 |
28 |
8×26 |
200 |
650 |
|
150 |
225 |
300 |
250 |
218 |
30 |
8×26 |
240 |
840 |
