产品名称:上海依博罗CQ47H轨道球阀
编  号:142458-720
型  号:CQ47H
标准价格:0元/个
促销价格:0元/个
更新时间:2016.01.02
出品单位:上海依博罗阀门有限公司

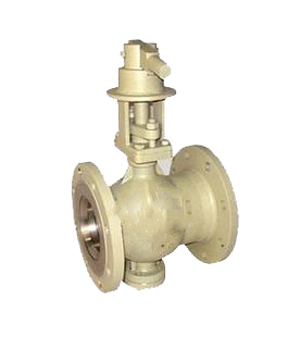

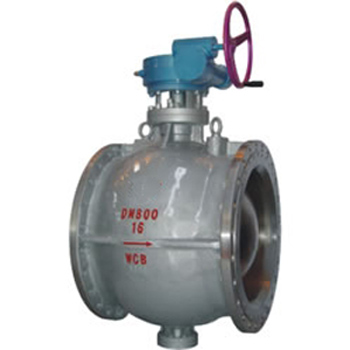

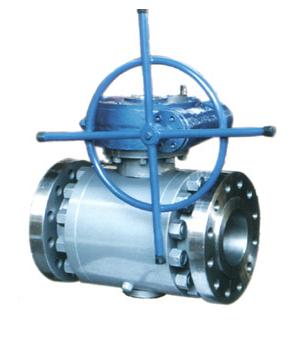

更多产品图片:

上海依博罗产品工作原理和用途:

       传统的球阀,无论是浮动式或固定式,球体与阀座始终接触,开关扭矩大,密封面容易损伤,轨道球阀启闭时,球体先偏转-δ角,然后转动,开关全过程中球体与阀座脱离,故阀座不会被擦伤,并且启闭扭矩小。

       应用于电力、石油、造纸、冶金、航天等工业。

       产品结构特点:


1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

       2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车,降低生产成本。

       3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

       4、低扭矩设计。特殊结构设计的阀杆,只需配一个小手轮阀门就能轻松启闭。

       5、楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。

       6、密封面的自清结构。当球体倾离阀座时,管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

产品性能参数:

压力等级

试验压力

适用环境

壳体试验

密封试验

1.6

2.4

1.76

易燃、易爆、
易挥发、易聚
合及剧毒场合

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

CLASS150

2.94

2.2

CLASS300

7.5

5.5

CLASS600

16.0

11.0

适用温度

-190~≤550℃

适用介质

水、油、天然气及各种软性介质与悬浮液等

驱动方式

气动、手动、电动

  产品主要零件材料:

零件 名称

材料

阀体

WCB

ZG1Cr5Mo

18-8CrNi

18-12CrNiMo

阀盖

WCB

ZG1Cr5Mo

18-8CrNi

18-12CrNiMo

阀杆

2Cr13

38CrMoA1

1Cr18Ni9Ti

1Cr18NiMo2aTi

球体

WCB+HCr

1Cr5Mo

18-8CrNi

18-12CrNiMo

阀座

PTFE/13Cr/CrNi SS+STELLITE

螺柱

B7/35CrMoA

1Cr17Ni2

螺母

2H/45

2Cr13

填料

PTFE/增强柔性石墨

 产品主要尺寸:

压力级

主要尺寸

公称通径(mm)

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

PN1.6MPa

L

100

180

200

230

290

310

350

400

480

600

730

850

980

1100

1200

1250

H

240

260

307

360

410

483

512

543

581

617

672

723

758

791

828

870

Kg

9.5

16

19

28

30

41

55

78

115

215

270

385

502

876

980

1240

PN2.5MPa

L

160

180

200

230

290

310

350

400

480

600

730

850

980

1100

1200

1250

H

260

280

320

360

430

490

525

567

604

642

695

742

781

815

864

905

Kg

9.5

16

19

28

30

45

59

82

121

230

289

402

540

913

1120

1280

PN4.0MPa

L

160

180

200

230

290

310

350

400

480

600

730

850

980

1100

1200

1250

H

260

280

320

360

436

492

527

607

649

701

750

750

790

832

875

910

Kg

10

17

20

25

32

45

59

82

115

2130

295

402

540

913

1124

348

PN6.4MPa

L

160

180

200

230

290

310

350

400

480

600

730

850

980

1100

-

-

H

280

300

329

365

450

509

541

663

725

781

790

806

821

858

-

-

Kg

10

17

20

25

32

52

68

106

168

281

355

498

689

1134

-

-

150Lb

L

127

140

165

178

190

203

229

356

394

457

533

910

686

762

964

914

300Lb

L

165

178

190

216

214

283

305

381

403

502

568

648

762

838

914

991

600Lb

L

216

229

241

292

330

356

432

508

559

660

787

838

889

991

1092

1194
