上海依博罗球阀产品工作原理和用途：

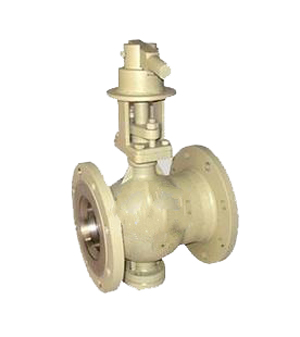

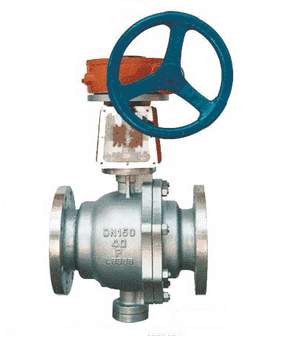

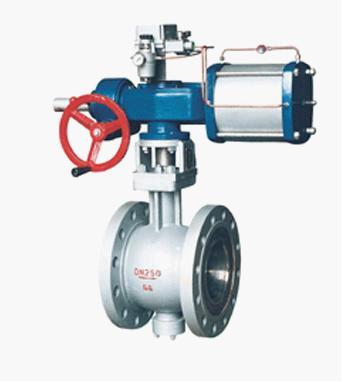

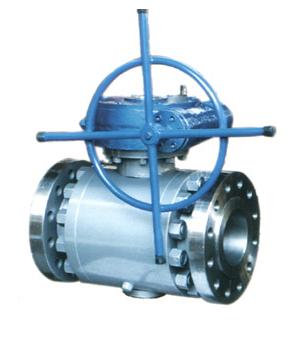

VQ347H、VQ647H、VQ947H调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。
因此适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
产品结构特点：
1.不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
2.具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
3.防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
4.当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。
产品性能参数：
|
公称压力 |
试验压力 |
适用介质 |
适用温度 |
|
|
壳体试验 |
密封试验 |
|||
|
1.6 |
2.4 |
1.76 |
水、油、气及 |
-28℃～550℃ |
|
2.4 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
应用规范 |
连接法兰 |
JB79-59 GB20592-97 AMSI B16.5 |
||
|
检验和试验 |
JB/T 9092-99 、API 598 |
|||
产品主要零件材料：
|
零件名称 |
材质 |
|
|
阀体、阀盖 |
WCB |
CF8 |
|
密封圈 |
2Cr13+氮化 |
304+氮化 |
|
球体 |
2Cr13+硬格 |
304+硬格 |
|
阀座、阀杆 |
2Cr13 |
304 |
|
垫片 |
柔性石墨+不锈钢 |
柔性石墨+不锈钢 |
|
双头螺栓 |
35CrMoA |
1Cr18Ni9Ti |
产品主要尺寸：
|
公称压或压力级 |
公称通径 |
尺寸(mm) |
||||||||
|
(mm) |
(in) |
W |
L |
W1 |
L1 |
d |
d1 |
H1 |
H |
|
|
PN1.6MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
|
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
|
65 |
- |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
|
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
|
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
|
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
|
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
|
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
|
250 |
- |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
|
|
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
|
|
PN2.5MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
|
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
|
65 |
- |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
|
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
|
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
|
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
|
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
|
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
|
250 |
- |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
|
|
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
|
|
CLASS150 |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
11/2 |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
|
50 |
2 |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
|
65 |
21/2 |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
|
80 |
3 |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
|
100 |
4 |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
|
125 |
5 |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
|
150 |
6 |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
|
200 |
8 |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
|
250 |
10 |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
|
|
300 |
12 |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
|
|
产品型号
|
公称 |
L |
D |
D1 |
D2 |
b |
PN1.6MPa |
H |
H1 |
W |
WT(kg) |
|||||
|
Z-φd |
VQ347 |
VQ647 |
VQ947 |
|
VQ347 |
VQ647 |
VQ947 |
|||||||||
|
VQ347H-16C
VQ647H-16C
VQ947H-16C |
50 |
124 |
165 |
125 |
100 |
16 |
4-φ18 |
225 |
248 |
365 |
92 |
400 |
11 |
13 |
16 |
|
|
65 |
145 |
185 |
145 |
120 |
18 |
4-φ18 |
235 |
255 |
375 |
100 |
400 |
13 |
15 |
18 |
||
|
80 |
165 |
200 |
160 |
135 |
20 |
8-φ18 |
260 |
270 |
380 |
108 |
400 |
15 |
17 |
20 |
||
|
100 |
194 |
220 |
180 |
155 |
20 |
8-φ18 |
27 |
278 |
390 |
117 |
400 |
17 |
19 |
23 |
||
|
125 |
210 |
250 |
210 |
185 |
22 |
8-φ18 |
320 |
335 |
405 |
140 |
455 |
22 |
25 |
28 |
||
|
150 |
229 |
285 |
240 |
210 |
22 |
8-φ23 |
340 |
358 |
420 |
177 |
455 |
30 |
36 |
40 |
||
|
200 |
243 |
340 |
295 |
265 |
24 |
8-φ23 |
390 |
405 |
510 |
200 |
700 |
60 |
68 |
75 |
||
|
250 |
297 |
405 |
355 |
320 |
26 |
12-φ26 |
420 |
449 |
540 |
252 |
700 |
90 |
100 |
110 |
||
|
300 |
338 |
460 |
410 |
375 |
28 |
12-φ26 |
510 |
550 |
605 |
270 |
700 |
180 |
205 |
207 |
||
|
产品型号
|
公称 |
L |
D |
D1 |
D2 |
b |
PN1.6MPa |
H |
H1 |
W |
WT(kg) |
||||
|
Z-φd |
VQ347 |
VQ647 |
VQ947 |
|
|
VQ347 |
VQ647 |
VQ947 |
|||||||
|
VQ347H-25
VQ647H-25
VQ947H-25 |
50 |
124 |
165 |
125 |
100 |
20 |
4-φ18 |
225 |
248 |
365 |
92 |
400 |
11 |
13 |
16 |
|
65 |
145 |
185 |
145 |
120 |
22 |
8-φ18 |
235 |
255 |
375 |
100 |
400 |
13 |
15 |
18 |
|
|
80 |
165 |
200 |
160 |
135 |
22 |
8-φ18 |
260 |
270 |
380 |
108 |
400 |
15 |
17 |
20 |
|
|
100 |
194 |
230 |
190 |
160 |
24 |
8-φ23 |
27 |
278 |
390 |
117 |
400 |
18 |
22 |
25 |
|
|
125 |
210 |
270 |
220 |
188 |
26 |
8-φ26 |
320 |
335 |
405 |
140 |
455 |
23 |
26 |
32 |
|
|
150 |
229 |
300 |
250 |
218 |
28 |
8-φ23 |
340 |
358 |
420 |
177 |
455 |
40 |
56 |
60 |
|
|
200 |
243 |
360 |
310 |
278 |
30 |
8-φ23 |
390 |
405 |
510 |
200 |
700 |
62 |
70 |
79 |
|
|
250 |
297 |
425 |
370 |
332 |
32 |
12-φ26 |
420 |
449 |
540 |
252 |
700 |
93 |
105 |
120 |
|
|
300 |
338 |
485 |
430 |
390 |
36 |
12-φ26 |
510 |
605 |
270 |
700 |
190 |
220 |
225 |
|
|
