产品名称:上海依博罗J44Y/H/W角式截止阀
编  号:1289-670
型  号:J44Y/H/W
标准价格:0元/台
促销价格:0元/台
更新时间:2016.01.02
出品单位:上海依博罗阀门有限公司

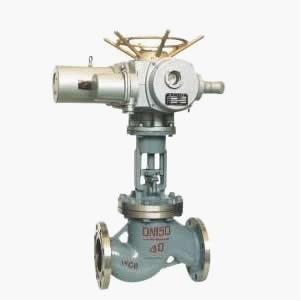

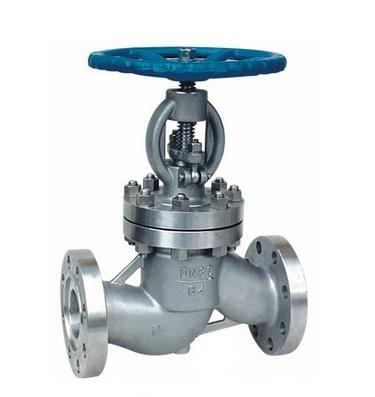

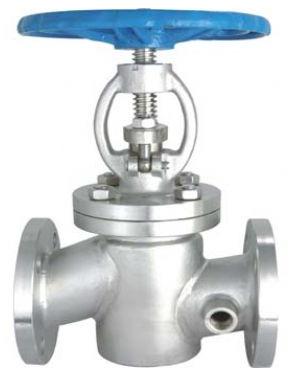

更多产品图片:

上海依博罗产品工作原理和用途:

       J44H/Y/W型角式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。角式截止阀又称角阀,阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。

       角型截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀产品适用的压力、温度范围很大,但一般用于中、小口径的管道,适用于≤425℃的蒸汽、油品、水等介质。

       产品结构特点:

       在角式截止阀中,流体只需改变一次方向,以致于通过此阀门的压力降比常规结构的截止阀小。

       1、结构简单,制造和维修比较方便。

  2、工作行程小,启闭时间短。

  3、密封性好,密封面间磨擦力小,寿命较长。

  4、截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体的阻力最大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。

  5、在开闭过程中密封面的摩擦力比闸阀小,耐磨。

  6、通常只有一个密封面,制造工艺好,便于维修。

产品性能参数:

公称压力Mpa

16

32



壳体试验Mpa

24

48



密封试验Mpa

17.6

35.2



气密封试验Mpa

0.5-0.7



适用介质

C

P

R

水、油品、蒸汽

氮氢混合气

碱液、液氨

适用温度(℃)

≤200

 主要零部件材质:

介质

氮、氢、气、氨、石油产品

主体材料代号

阀体/阀盖

阀板/阀瓣

阀杆

阀杆螺母

填料

手轮

工作温度

C

25/WCB

2Cr13

黄铜

聚四氟乙烯

QT400-15

-30℃~100℃

P

1Cr18Ni9Ti

R

1Cr18Ni12Mo2Ti

 主要外形尺寸:

1.6MPa主要连接尺寸

DN

in

L

D

D1

D2

f

b

z-φd

Do

H1

H2

W

15

1/2

65/90

95

65

45

2

14

4-φ14

100

240

265

7

20

3/4

75/95

105

75

55

2

16

4-φ14

100

245

270

7.5

25

1

80/100

115

85

65

2

16

4-φ14

120

250

275

8.5

32

21/4

95/105

135

100

78

2

18

4-φ18

140

260

290

12

40

21/2

100/115

145

110

85

2

18

4-φ18

140

290

325

14

50

2

115/125

160

125

100

2

20

4-φ18

160

300

335

19

65

21/2

145

180

145

120

2

20

4-φ18

180

355

400

27

80

3

155

195

160

135

2

22

4-φ18

240

400

450

42

100

4

175

215

180

155

2

24

8-φ18

240

455

495

50

125

5

200

245

210

185

2

26

8-φ18

280

530

560

64

150

6

240/225

280

240

210

2

28

8-φ23

320

605

650

85

200

8

275

335

295

265

2

30

8-φ23

360

650

770

155

2.5MPa主要连接尺寸

DN

in

L

D

D1

D2

f

b

z-φd

Do

H1

H2

W

15

1/2

65/90

95

65

45

2

16

4-φ14

120

245

270

7.5

20

3/4

75/95

105

75

55

2

16

4-φ14

120

250

275

8.8

25

1

80/100

115

85

65

2

16

4-φ14

140

260

290

11

32

21/4

95/105

135

100

78

2

18

4-φ18

140

290

325

13

40

21/2

100/115

145

110

85

3

18

4-φ18

160

300

335

18

50

2

115/125

160

125

100

3

20

4-φ18

180

355

400

31

65

21/2

145

180

145

120

3

22

8-φ18

220

400

450

39

80

3

155

195

160

135

3

22

8-φ18

280

450

495

50

100

4

175

230

190

160

3

24

8-φ23

320

530

590

60

125

5

200

270

220

188

3

28

8-φ25

380

600

650

75

150

6

240/225

300

250

218

3

30

8-φ25

400

650

770

98

200

8

275

360

310

278

3

34

12-φ23

450

700

850

170
