上海依博罗产品工作原理和用途：

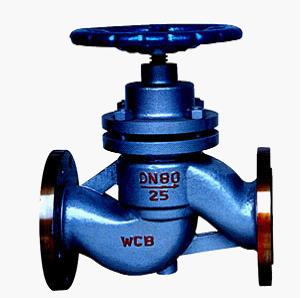

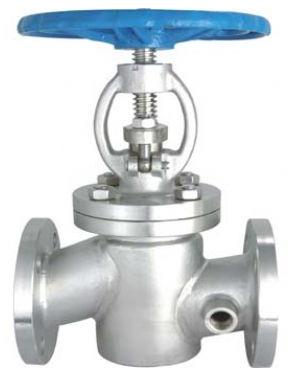

J61H、J61Y 型 PN200~PN320 高温对接焊电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。
产品结构特点：
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2. 阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，密封面6.阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
3.阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。

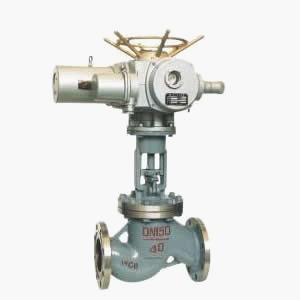

4.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。除就地操作外，还可进行远距离操作。
产品性能参数：
|
产 品 型 号 |
公称压力PN(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
|||
|
壳体强度 |
密封 |
P54 |
P55 |
P57 |
|
|
||
|
J61H/Y-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤450 |
水、蒸气油品 |
|
J61H/Y-200 |
20 |
30 |
22 |
/ |
/ |
/ |
||
|
J61H/Y-250 |
25 |
38 |
28 |
/ |
/ |
/ |
||
|
J61H/Y-320 |
32 |
48 |
36 |
/ |
/ |
/ |
||
|
J61Y-P54/100V |
/ |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸气 |
|
J61Y-P54/140V |
/ |
38 |
28 |
14 |
/ |
/ |
||
|
J61Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
||
|
J61Y-P55/100V |
/ |
38 |
28 |
/ |
10 |
/ |
≤555 |
|
|
J61Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
||
|
J61Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
||
|
J61Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
|
|
J61Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
||
|
J61Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
||
|
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
阀杆螺母 |
手轮 |
紧固件 |
|
J61H型 |
25WCB |
25WCB |
铬不锈钢铬钼铝钢氮化 |
铬不锈钢铬钼铝钢氮化 |
铬不锈钢 |
柔 |
铝 |
可 |
优质碳钢铬钼钢 |
|
J61Y型 |
25WCB |
25WCB |
铬不锈钢铬钼铝钢氮化 |
25 |
硬质合金 |
||||
|
J61Y-P54型J961Y-P54型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬质合金 |
||||
|
J61Y-P55型J961Y-P55型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬质合金 |
||||
|
J61Y-P57型J961Y-P57型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬质合金 |
|
公称通径DN |
主要外形尺寸和连接尺寸(mm) |
重量(kg) |
|||||||
|
L |
D1 |
D2 |
D3 |
α |
H |
Do |
|
||
|
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V |
|||||||||
|
10 |
120 |
12 |
25 |
/ |
37.5 |
185 |
140 |
2.8 |
|
|
15 |
150 |
17 |
36 |
/ |
37.5 |
247 |
200 |
7.5 |
|
|
20 |
135 170 |
22 |
42 |
/ |
37.5 |
248 |
200 |
9 |
|
|
25 |
135 170 |
26 |
42 |
/ |
37.5 |
248 |
240 |
9.5 |
|
|
32 |
170 180 |
31 |
44 |
/ |
37.5 |
248.5 |
280 |
15 |
|
|
40 |
230 |
38 |
60 |
/ |
37.5 |
440 |
280 |
23 |
|
|
50(1) |
250 |
50 |
82 |
/ |
32 |
450 |
320 |
60 |
|
|
50(2) |
320 350 |
50 |
82 |
/ |
32 |
450 |
320 |
64 |
|
|
65 |
370 260 |
69 |
100 |
110 |
32 |
669 |
400 |
74 |
|
|
80 |
400 430 470 |
84 |
108 |
130 |
32 |
669 |
450 |
112.5 |
|
|
100 |
455 560 |
107 |
144 |
165 |
32 |
755 |
500 |
178.5 |
|
|
注：DN50为两种结构 |
|||||||||
|
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V |
|||||||||
|
10 |
120 |
120 |
12 |
28 |
/ |
37.5 |
189 |
140 |
3 |
|
15 |
150 |
150 |
17 |
40 |
/ |
37.5 |
250 |
200 |
9 |
|
20 |
135 170 |
135 170 |
22 |
46 |
/ |
37.5 |
252 |
200 |
11 |
|
25 |
135 170 |
135 170 |
26 |
46 |
/ |
37.5 |
254 |
240 |
13 |
|
32 |
170 180 |
170 180 |
31 |
49 |
/ |
37.5 |
254 |
280 |
17 |
|
40 |
230 |
230 |
38 |
60 |
/ |
37.5 |
440 |
280 |
23 |
|
50(1) |
250 |
250 |
50 |
90 |
/ |
32 |
453 |
320 |
68 |
|
50(2) |
320 350 |
320 350 |
50 |
90 |
/ |
32 |
455 |
320 |
72 |
|
65 |
370 260 |
370 260 |
69 |
104 |
110 |
32 |
630 |
400 |
83 |
|
80 |
400 430 470 |
400 430 470 |
84 |
110 |
140 |
32 |
672 |
450 |
118 |
|
100 |
455 560 |
455 560 |
107 |
148 |
170 |
32 |
761 |
500 |
185 |
