主要性能参数
|
型号 |
公称压力PN/Mpa |
试验压力/Mpa |
适用温度/℃ |
适用介质 |
|
|
|
|
||||
|

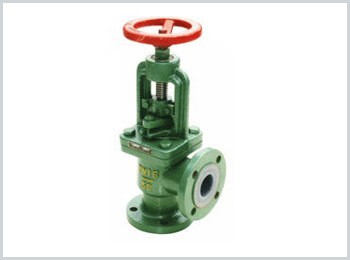

J44F46-16 |
1.6 |
2.4 |
1.76 |
≤150 |
酸碱盐等强腐蚀介质 |
|
J44F3-16 |
|||||
主要零件材料
|
型号 |
零件名称 |
||||
|
阀体、阀盖 |
阀杆、阀瓣 |
阀杆螺母 |
填料 |
手轮 |
|
|
J44F46-16 |
灰铸铁内衬氟塑料 |
碳钢外包氟塑料 |
锰黄铜 |
聚四氟乙烯 |
球墨铸铁 |
|
J44F3-16 |
|||||
产品主要尺寸
|
公称通径DN/mm |
尺寸/mm |
重量/kg |
|||||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H1 |
H2 |
||
|
20 |
75 |
105 |
75 |
50 |
3 |
16 |
4-φ14 |
90 |
188 |
205 |
7 |
|
25 |
80 |
115 |
85 |
53 |
3 |
16 |
4-φ14 |
100 |
250 |
275 |
8.5 |
|
32 |
90 |
135 |
100 |
66 |
3 |
18 |
4-φ18 |
120 |
275 |
307 |
10 |
|
40 |
100 |
145 |
110 |
70 |
3 |
18 |
4-φ18 |
140 |
303 |
343 |
13 |
|
50 |
115 |
160 |
125 |
90 |
3 |
20 |
4-φ18 |
160 |
310 |
350 |
15 |
|
65 |
145 |
180 |
145 |
117 |
3 |
20 |
4-φ18 |
180 |
337 |
372 |
22 |
|
80 |
155 |
195 |
160 |
130 |
3 |
22 |
8-φ18 |
220 |
425 |
490 |
31 |
|
100 |
175 |
215 |
180 |
150 |
3 |
24 |
8-φ18 |
240 |
435 |
515 |
44 |
|
125 |
200 |
245 |
210 |
173 |
3 |
24 |
8-φ18 |
280 |
500 |
585 |
71 |
|
150 |
240 |
280 |
240 |
200 |
3 |
24 |
8-φ23 |
320 |
554 |
640 |
100 |
|
200 |
300 |
335 |
295 |
248 |
3 |
27 |
12-φ23 |
400 |
718 |
868 |
146 |
