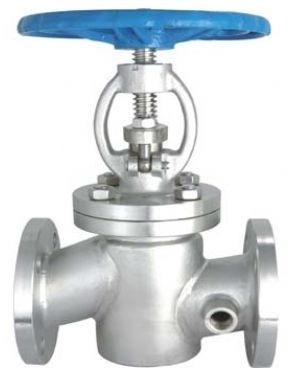

上海依博罗J44H PN300、600Lb夹套截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
特点：
结构简单，制造和维修比较方便。
工作行程小，启闭时间短。
流体阻力大，开启和关闭时所需力较大。
产品性能参数
|
压力级 |
试验压力/Mpa |
法兰尺寸标准 |
夹套接口圆锥螺纹尺寸 |
||
|
壳体 |
密封（液体） |
密封（气） |
|||
|
300Lb |
67.7 |
5.3 |
0.6 |
ANSIB16.5 |
Rc3/8 |
|
600Lb |
15.3 |
10.5 |
0.6 |
||
主要零件材料
|
零件名称 |
阀体、阀盖 |
阀座 |
阀瓣 |
阀杆 |
填料 |
垫片 |
夹套 |
|
300Lb |
ZG0Cr18Ni12Mo2Ti |
阀体堆焊司太立合金 |
0Cr18Ni12Mo2Ti或堆焊司太立合金 |
0Cr18Ni12-Mo2Ti |
浸聚四氟乙烯石棉绳 |
不锈钢带石棉缠绕式垫片 |
0Cr18Ni9Ti |
|
600Lb |
ZG00Cr18-Ni14Mo2 |
阀体堆焊哈氏-C合金 |
00Cr17Ni-14Mo2堆焊哈氏-C合金 |
00Cr17Ni-14Mo2 |
浸聚四氟乙烯石棉绳 |
不锈钢带聚四氟乙烯缠绕式垫片 |
1Cr18Ni9Ti |
主要尺寸
|
压力级 |
公称通径DN |
尺寸/mm |
|||||||||||
|
/in |
/mm |
D |
L |
H |
D0 |
D |
B |
D1 |
D2 |
Z-φd |
Y |
H1 |
|
|
300Lb |
1/2 |
15 |
15 |
152 |
241 |
125 |
156 |
21 |
114.5 |
73 |
4-φ22 |
60-75 |
50-65 |
|
3/4 |
20 |
20 |
178 |
241 |
125 |
156 |
21 |
114.5 |
73 |
4-φ22 |
60-75 |
50-65 |
|
|
1 |
25 |
25 |
203 |
283 |
160 |
165 |
23 |
127 |
92 |
8-φ19 |
70-85 |
55-70 |
|
|
1(1/2) |
40 |
40 |
229 |
322 |
200 |
210 |
29 |
168.5 |
127 |
8-φ22 |
75-90 |
65-80 |
|
|
2 |
50 |
50 |
267 |
333 |
200 |
210 |
29 |
168.5 |
127 |
8-φ22 |
85-100 |
80-95 |
|
|
2(1/2) |
65 |
65 |
292 |
395 |
250 |
279 |
35 |
235 |
186 |
8-φ22 |
95-110 |
105-120 |
|
|
3 |
80 |
80 |
318 |
410 |
250 |
279 |
35 |
235 |
186 |
8-φ22 |
95-110 |
105-120 |
|
|
4 |
100 |
100 |
356 |
520 |
300 |
318 |
37 |
270 |
216 |
12-φ22 |
115-130 |
120-135 |
|
|
6 |
150 |
150 |
444 |
648 |
450 |
381 |
42 |
330 |
270 |
12-φ25 |
135-150 |
160-175 |
|
|
600Lb |
1/2 |
15 |
15 |
241 |
285 |
160 |
156 |
23 |
114.5 |
73 |
4-φ22 |
40-55 |
55-70 |
|
3/4 |
20 |
20 |
241 |
285 |
160 |
156 |
23 |
114.5 |
73 |
4-φ22 |
40-55 |
55-70 |
|
|
1 |
25 |
25 |
292 |
313 |
160 |
165 |
26 |
127 |
92 |
8-φ19 |
45-60 |
55-70 |
|
|
1(1/2) |
40 |
38 |
330 |
360 |
250 |
210 |
36 |
128 |
127 |
8-φ22 |
60-75 |
85-100 |
|
|
2 |
50 |
50 |
356 |
371 |
250 |
210 |
32 |
168 |
127 |
8-φ22 |
85-100 |
105-120 |
|
|
3 |
80 |
76 |
356 |
470 |
300 |
330 |
32 |
266.5 |
186 |
8-φ29 |
|
|
|
|
4 |
100 |
102 |
432 |
595 |
360 |
356 |
38 |
292 |
216 |
12-φ29 |
|
|
|
|
6 |
150 |
152 |
508 |
715 |
150 |
419 |
48 |
349 |
270 |
12-φ32 |
|
|
|
