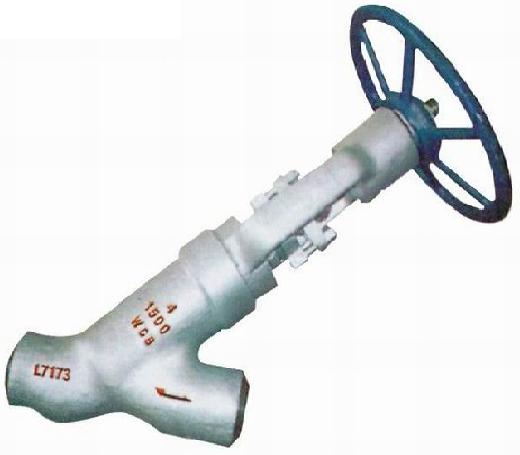

产品名称:上海依博罗J65Y-320V高压截止阀
编  号:10424-962
型  号:J65Y-320V
标准价格:0元/台
促销价格:0元/台
更新时间:2016.01.02
出品单位:上海依博罗阀门有限公司
更多产品图片:


上海依博罗J65Y-320V高压截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。



产品特点

(1)截止阀结构比闸阀简单,制造与维修都较方便。
(2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均 不严重,密封性能好,使用寿命长。
(3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力,启闭时间校长。
(5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
(7)全开时阀瓣经常受冲蚀

主要性能参数

公称压力PN/Mpa

试验压力ps/Mpa

工作温度/℃

适用介质

壳体

密封(液)

上密封(液)

密封(气)

32.0

48.0

35.2

35.2

0.6

≤450

水、蒸汽

主要零件材料

零件名称

阀体、阀盖

支架、手柄

填料

阀杆

阀瓣

阀杆螺母

材料

耐热钢

碳钢

柔性石墨

不锈钢

不锈钢堆焊硬质合金

主要尺寸

公称通径DN/mm

尺寸/mm

重量/kg

L

D

H

H1

D0

20

135

40

265

287

250

6.78

25

135

43

265

287

250

6.78

50

210

38

393

439

390

25.5

65

240

102

427

475

400

33

80

290

127

505

563

450

64.7

100

320

159

602

670

500

120
