产品名称：上海依博罗法兰衬氟蝶阀
编　　号：102219-299
型　　号：D41F、D341F
标准价格：0元/个
促销价格：0元/个
更新时间：2015.12.31
出品单位：上海依博罗阀门有限公司

更多产品图片：

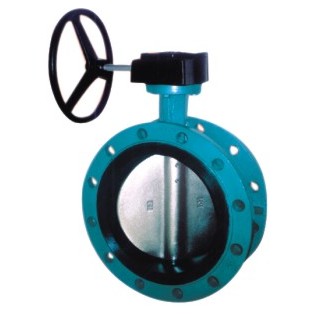

法兰衬氟蝶阀】-上海依博罗阀门有限公司
产品型号：D41F46、D341F46
产品口径：DN40～1200
产品压力：1.0MPa～2.5MPa
产品材质：铸铁、铸钢、不锈钢等

1.【法兰衬氟蝶阀】用途及特点

蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。
蝶阀在管路中除了起节断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30～50%，蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。

2.【法兰衬氟蝶阀】分类

1.其基本类型有两种,即D71F4和D71F46(中线)全衬里型对夹式蝶阀,采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。
2.由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里，蝶板为不锈钢的半衬里型蝶阀。

3.【法兰衬氟蝶阀】结构特点
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；
2.四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
a.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
c.轴的径向采用O型圈与金属垫的组合；
d.阀座镶在有弹性条的阀体的槽内；
3.采用可调弹性弹子定位。定位准确，结构简单。

4.【法兰衬氟蝶阀】设计规范
遵循GB 12238，API609，MSS SP-68标准。

5.【法兰衬氟蝶阀】驱动方式
手动、蜗轮传动、气动、电动。

6.【法兰衬氟蝶阀】技术规范

设计标准	GB12238
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	蜗轮、手动、电动、气动

7.【法兰衬氟蝶阀】基本型号

手动	D71F/P 半衬	蜗轮传动	D371F/P 半衬
	D71F3 全衬里		D371F3 全衬里
	D71F4 全衬里		DA71F4 全衬里
	D71F46 全衬里		DA71F46 全衬里
气动	D671F/P 半衬	电动	D971F/P 半衬
	D671F3 全衬里		D971F3 全衬里
	D671F4 全衬里		D971F4 全衬里
	D671F46 全衬里		D971F46 全衬里

8.【法兰衬氟蝶阀】主要零部件材料表

零件名称	材料
上下阀体	铸铁、铸钢、不锈钢、衬 F46 、 F3
阀座	铸钢
带杆蝶板	铸钢、不锈钢、衬 F46 、 F3
填料	F4
衬垫	硅橡胶
蜗轮手柄	球墨铸铁

9.【法兰衬氟蝶阀】尺寸及重量

公称通径	PN1.0(MPa) 主要外形尺寸和连接尺寸 (mm)								PN1.6(MPa)			重量
DN	L	D	D 1	D 2	f	Z-φd	H 2	H 1	D	D1	Z-φd	kg
40	33	145	110	85	3	4-φ18	270	80	145	110	4-φ18	4
50	43	160	125	100	3	4-φ18	280	85	160	125	4-φ18	5
65	46	180	145	120	3	4-φ18	290	93	180	145	4-φ18	7
80	46	195	160	140	3	4-φ18	310	100	195	160	8-φ18	9
100	52	215	180	155	3	8-φ18	340	110	215	180	8-φ18	13
125	56	245	210	185	3	8-φ18	355	120	245	210	8-φ18	15
150	56	280	240	210	3.5	8-φ23	380	160	280	240	8-φ23	24
200	60	335	295	265	3.5	8-φ23	430	245	335	295	12-φ23	38
250	68	390	350	320	4	12-φ23	450	260	405	355	12-φ26	60
300	78	440	400	370	4	12-φ23	480	300	460	410	12-φ26	70
350	78	500	460	420	4	16-φ23	600	320	520	470	16-φ26	80
400	102	565	515	475	4.5	16-φ25	630	330	580	525	16-φ30	120
450	114	615	565	525	4.5	20-φ25	655	380	640	585	20-φ30	165
500	127	670	620	580	5	20-φ25	680	390	715	650	20-φ33	205
600	154	780	725	690	5	20-φ30	730	450	840	770	20-φ36	250
700	165	895	840	800	5	24-φ30	790	480	910	840	24-φ36	320
800	190	1010	950	905	5	24-φ34	880	580	1020	950	24-φ39	395
900	203	1110	1050	1005	5	28-φ34	930	625	1120	1050	28-φ39	450
1000	216	1220	1160	1115	6	28-φ34	1000	660	1255	1170	28-φ42	600
1200	254	1450	1380	1325	6	32-φ41	1300	780	1485	1390	32-φ48	825

尺寸及重量

公称通径		标准值								参考值
DN（mm）	NPS（inch）	L	D	D1	D2		f	b	Z-Φd	W	Do	H	WT(Kg)
DN（mm）	NPS（inch）	PN1.0MPa
40	11/2	106	145	110	85	3	18		4-Φ18	160		140	10
50	2	108	160	125	100	3	20		4-Φ18	200		160	12
65	11/2	112	180	145	120	3	20		4-Φ18	250		165	14
80	3	114	195	160	135	3	22		4-Φ18	250		170	16
100	4	127	215	180	155	3	22		8-Φ18	300		180	18
125	5	140	245	210	185	3	24		8-Φ18	300		275	20
150	6	140	280	240	210	3	24		8-Φ23		200	295	38
200	8	152	335	295	265	3	26		8-Φ23		200	320	74
250	10	250	390	350	320	3	28		12-Φ23		240	385	105
300	12	270	440	400	368	3	28		12-Φ23		240	390	142
350	14	290	500	460	428	4	30		16-Φ23		240	460	179
400	16	310	565	515	482	4	32		16-Φ25		280	510	220
450	18	330	615	565	532	4	32		20-Φ25	<, DIV align=center>	, <, FONT color=#000000 ize="2" s,>280	540	268
500	20	350	380	620	585	4	34		20-Φ25		320	570	378
600	24	390	780	725	685	4	36		20-Φ30		320	660	608
700	28	430	895	840	800	5	40		24-Φ30		360	710	1050
800	32	470	1010	950	905	5	44		24-Φ34		360	780	1320
900	36	510	1110	1050	1005	5	46		28-Φ34		380	885	1795
1000	40	550	1220	1160	1115	5	50		28-Φ34		400	990	1900
PN1.6MPa
40	11/2	106	145	110	85		3	18	4-Φ18	200		140	10
50	2	108	160	125	100		3	20	4-Φ48	200		160	12
65	11/2	112	180	145	120		3	20	4-Φ18	250		165	13
80	3	114	195	160	135		3	22	8-Φ18	250		170	14
100	4	127	215	180	155		3	24	8-Φ18	300		180	16
125	5	140	245	210	185		3	26	8-Φ18	300		275	18
150	6	140	280	240	210		3	28	8-Φ23		200	295	42
200	8	152	335	295	265		3	30	12-Φ23		200	320	78
250	10	250	405	355	320		3	32	12-Φ25		240	385	120
300	12	270	460	410	375		4	34	12-Φ25		240	390	145
350	14	290	520	470	435		4	38	16-Φ25		240	460	202
400	16	310	580	525	485		4	40	16-Φ30		280	510	235
450	18	330	640	585	545		4	44	20-Φ30		280	540	368
500	20	350	705	650	608		4	46	20-Φ34		320	570	420
600	24	390	840	770	718		5	54	24-Φ41		320	660	750
700	28	430	910	840	788		5	54	24-Φ41		360	710	1028
800	32	470	1020	950	898		5	54	24-Φ41		380	780	1690
900	36	510	1120	1050	998		5	54	28-Φ41		400	885	1815
1000	40	550	1255	1170	1110		5	60	28-Φ48		500	990	2050
PN2.5MPa
40	11/2	106	145	85	3		18		4-Φ18	200		140	11
50	2	108	160	100	3		20		4-Φ18	200		160	13
65	11/2	112	180	120	3		22		8-Φ18	250		165	14 ,,
80	3	114	195	135	3		22		8-Φ18	250		170	16
100	4	127	230	160	3		24		8-Φ23	300		180	18
125	5	140	270	188	3		28		8-Φ25	300		275	20
150	6	140	300	218	3		30		8-Φ25		240	295	48
200	8	152	360	278	3		34		12-Φ25		240	320	88
250	10	250	425	332	3		36		12-Φ30		280	385	145
300	12	270	485	390	4		40		16-Φ30		280	390	157
350	14	290	550	448	4		44		16-Φ34		320	460	222
400	16	310	610	505	4		48		16-Φ34		320	510	353
450	18	330	660	555	4		50		20-Φ34		360	540	405
500	20	350	730	610	4		52		20-Φ41		360	570	448
600	24	390	840	718	5		56		20-Φ41		380	660	795

【法兰衬氟蝶阀】【价格】【更多参数和供应信息请来电详询】 021-61559758
