产品名称:上海依博罗多口计量阀
编  号:122829-857
型  号:122829-857
标准价格:0元/个
促销价格:0元/个
更新时间:2015.12.30
出品单位:上海依博罗阀门有限公司
更多产品图片:

上海依博罗有限公司【多口计量阀】

【多口计量阀】主要参数:

1. 制造标准: ASME B16.34-2004
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检验与试验: API 598-1996

5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃~+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

多口计量阀

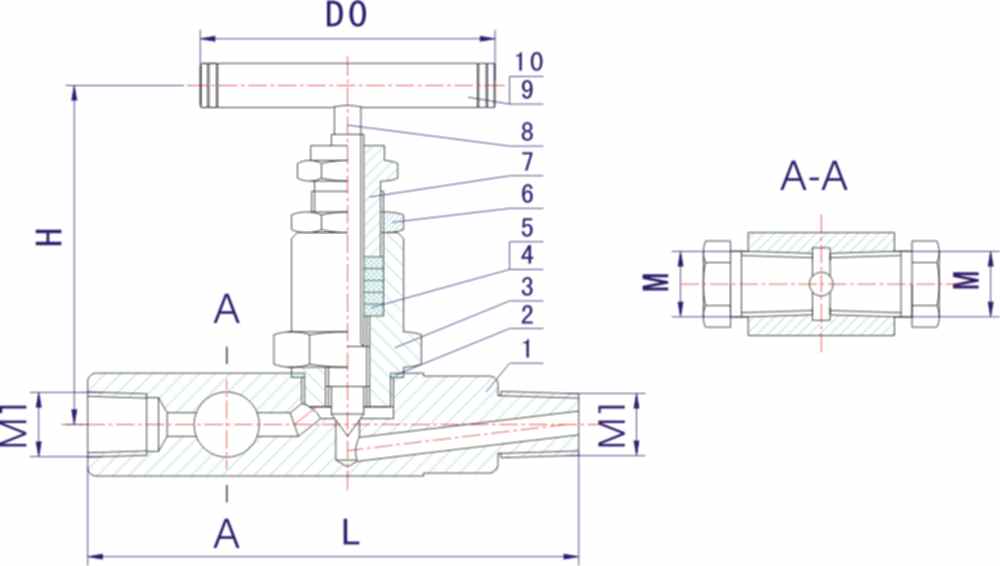

【多口计量阀】主要零件材料/Materials of main parts
序号
NO.
零件名称
Part name
材质
Material
1
阀体 Body
20# A105 SS304 SS304L SS316 SS316L
2
阀盖垫片 Bonnet Gasket
紫铜(Red copper) PTFE
3
阀盖Bonnet
20# A105 SS304 SS304L SS316 SS316L
4
填料垫 Packing Seat
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
5
填料 Packing
PTFE 柔性石墨(Expanded Graphite)
6
锁紧螺母 Lock Nut
20# A105 SS304 SS304L SS316 SS316L
7
填料压盖 Packing Gland
20# A105 SS304 SS304L SS316 SS316L
8
阀杆 Stem
20# A105 SS304 SS304L SS316 SS316L
9
手柄 Handle
20# A105 SS304 SS304L SS316 SS316L
10
内六角螺钉 Hexagon Screw
20# A105 SS304 SS304L SS316 SS316L

ITEM NO.
公称通径 DN
Nominal bore
D0
M
M1
L
H
JG-1F/2F
DN6
60
R1/2
NPT1/2
120
82

多口计量阀|螺纹多口计量阀|不锈钢多口计量阀

【多口计量阀】【价格】【参数】【供应信息】请来电详询   021-61559758
