上海依博罗有限公司-【液位计针型阀】
【液位计针型阀】主要参数:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 卡套,外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
|

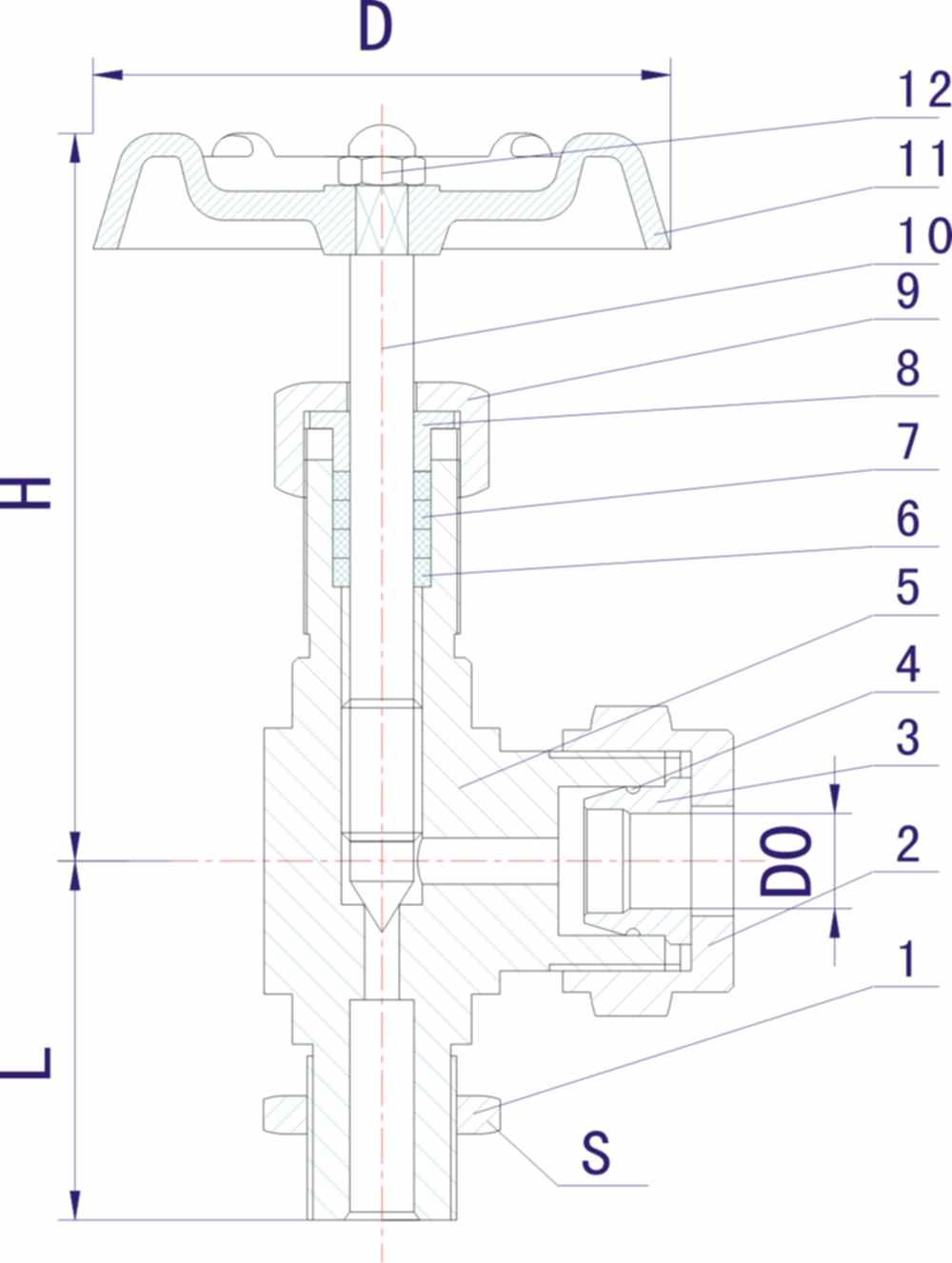

序号
NO.
|
零件名称
Part name
|
材质
Material
|
|
1
|
螺母 Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
管接头 Connector
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
卡套 Ferrule
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
密封圈 o-ring
|
橡胶Rubber
|
|
5
|
阀体 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
6
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
|
7
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
8
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
锁紧螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
阀杆 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
手轮 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
12
|
带帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
ITEM NO.
|
D0
|
D2
|
D3
|
H
|
H1
|
|
JX29W/H
|
ø19
|
ø96
|
ø60
|
97.5
|
47
|
|
JX29W/H
|
ø19
|
ø104
|
ø60
|
97.5
|
49
|
|
JX29W/H
|
ø19
|
ø112
|
ø60
|
97.5
|
47
|
液位计针型阀|卡套液位计针型阀|螺纹液位计针型阀
【液位计针型阀】【价格】【参数】【供应信息】请来电详询
021-61559758
