【JJM8节流式针型阀】主要参数:

1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:  内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验与试验: GB/T13927-1992

5. 公称压力:≤10000Psi

6. 适用工作温度:-29℃～+538℃

7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

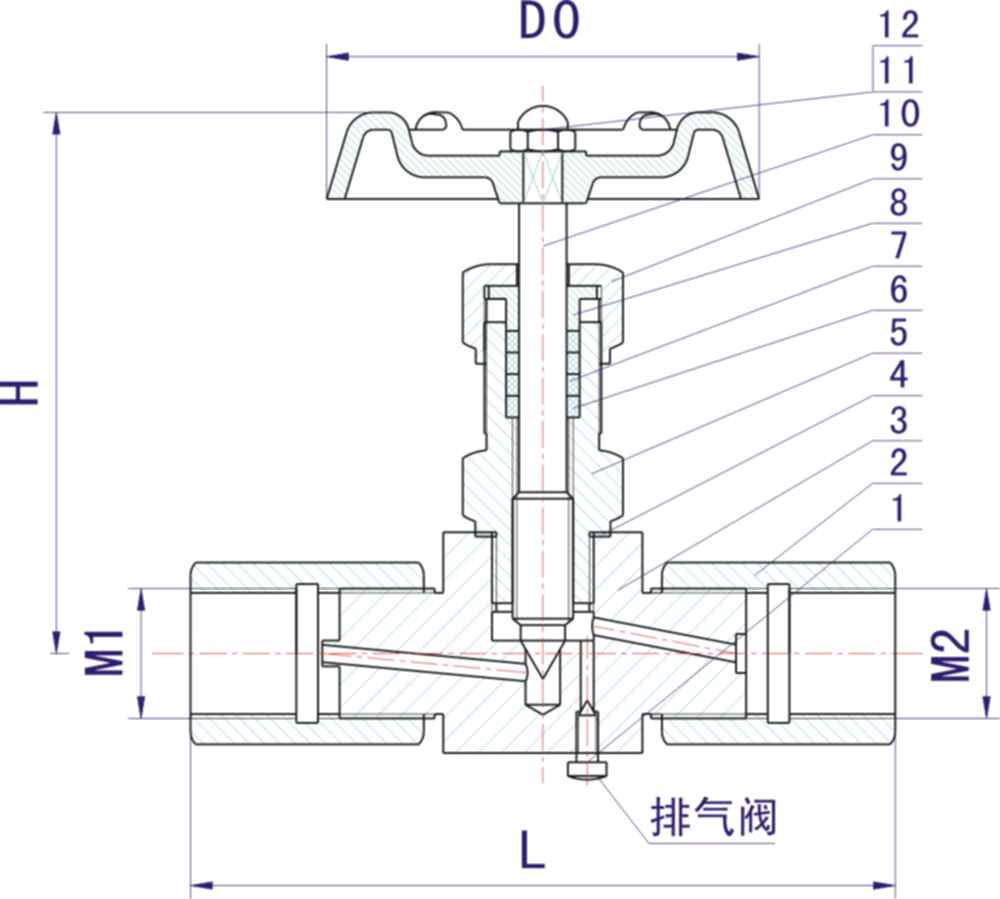

【JJM8节流式针型阀】主要零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	排气阀Exhaust valve	20# A105 SS304 SS304L SS316 SS316L
2	螺纹套Wrap	20# A105 SS304 SS304L SS316 SS316L
3	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
4	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE RTFE
5	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
6	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
7	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
8	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
9	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
10	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
11	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
12	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L



型号 ITEM NO.	公称通径 DN	M1	M2	L	H	D0
JJM8	DN6	M20X1.5	M20X1.5	120	93	ø70
JJM8	DN6	M20X1.5	G1/2	120	93	ø70
