【J24W/H直角式针型阀】-上海依博罗阀门有限公司
【J24W/H直角式针型阀】主要参数:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 外螺纹接管对焊连接
3. 结构特征：锥密封，活动阀瓣，直角式
4. 阀门检验和试验: GB/T13927-1992
|

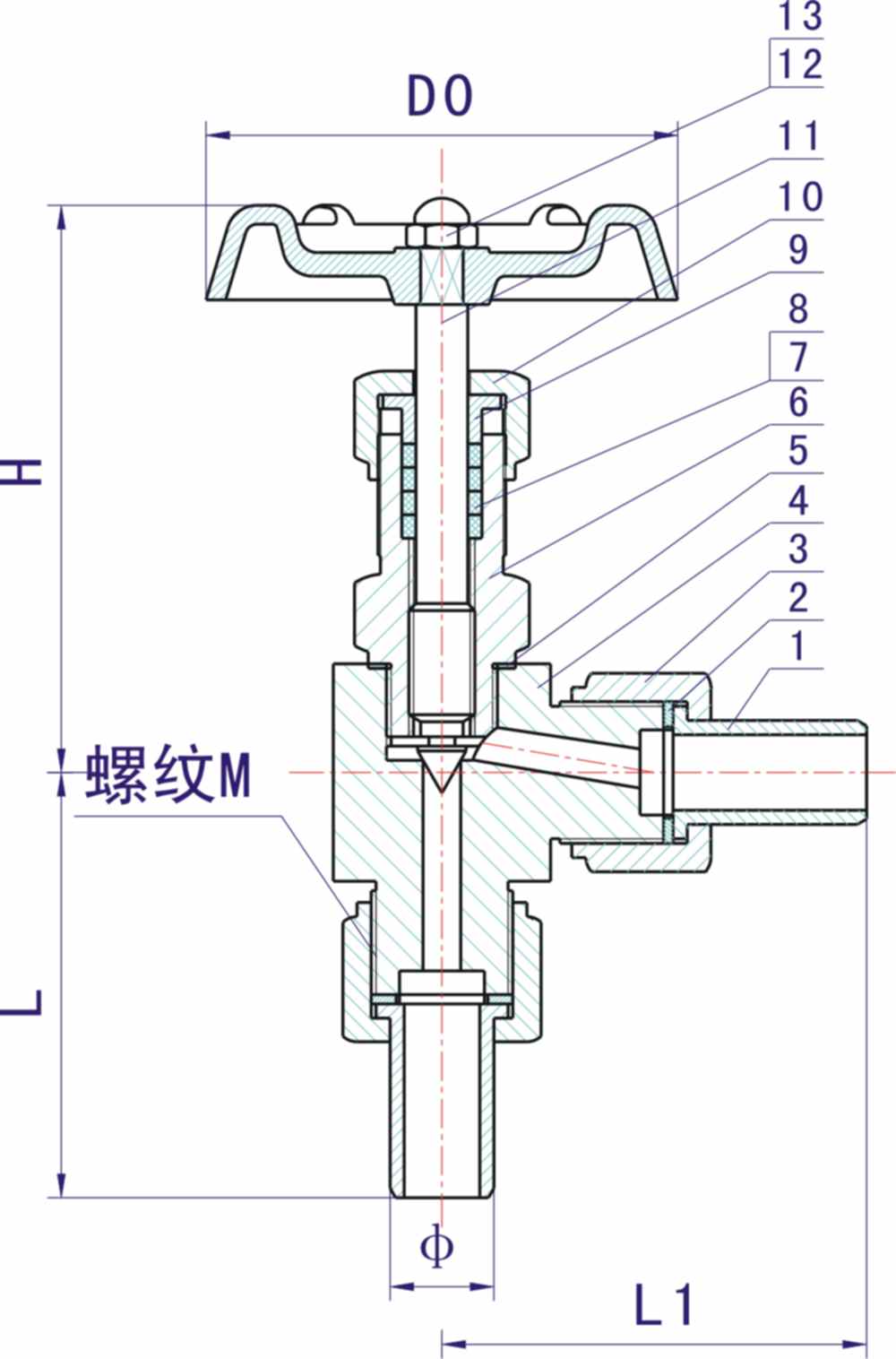

序号
NO.
|
零件名称
Part name
|
材质
Material
|
|
1
|
焊接接管 Weld tube
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
平垫圈Plain washer
|
PTFE RTFE
|
|
3
|
连接螺母 Connector Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
阀体 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
阀盖垫片 Bonnet Gasket
|
紫铜(Red copper) PTFE
|
|
6
|
阀盖Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
7
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
|
8
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
9
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
锁紧螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
阀杆 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
12
|
手轮 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
13
|
带帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
ITEM NO.
|
公称通径 DN
Nominal bore
|
M
|
ø
|
L1
|
L
|
H
|
D0
|
|
J24W/H
|
DN6
|
M20*1.5
|
ø14
|
70
|
70
|
96
|
63
|
|
J24W/H
|
DN10
|
M24*1.5
|
ø18
|
80
|
80
|
115
|
78
|
|
J24W/H
|
DN15
|
M30*2
|
ø22
|
90
|
90
|
122
|
100
|
|
J24W/H
|
DN20
|
M36*2
|
ø28
|
110
|
110
|
156
|
110
|
|
J24W/H
|
DN25
|
M39*2
|
ø33
|
115
|
115
|
170
|
140
|
