【J13W/H内螺纹针型阀】主要参数:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征:锥面密封
4. 阀门检验和试验: GB/T13927-1992

5. 公称压力: ≤1000psi

6. 适用工作温度: -29℃～+538℃

7. 适用介质: 水,油,气及腐蚀性或非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

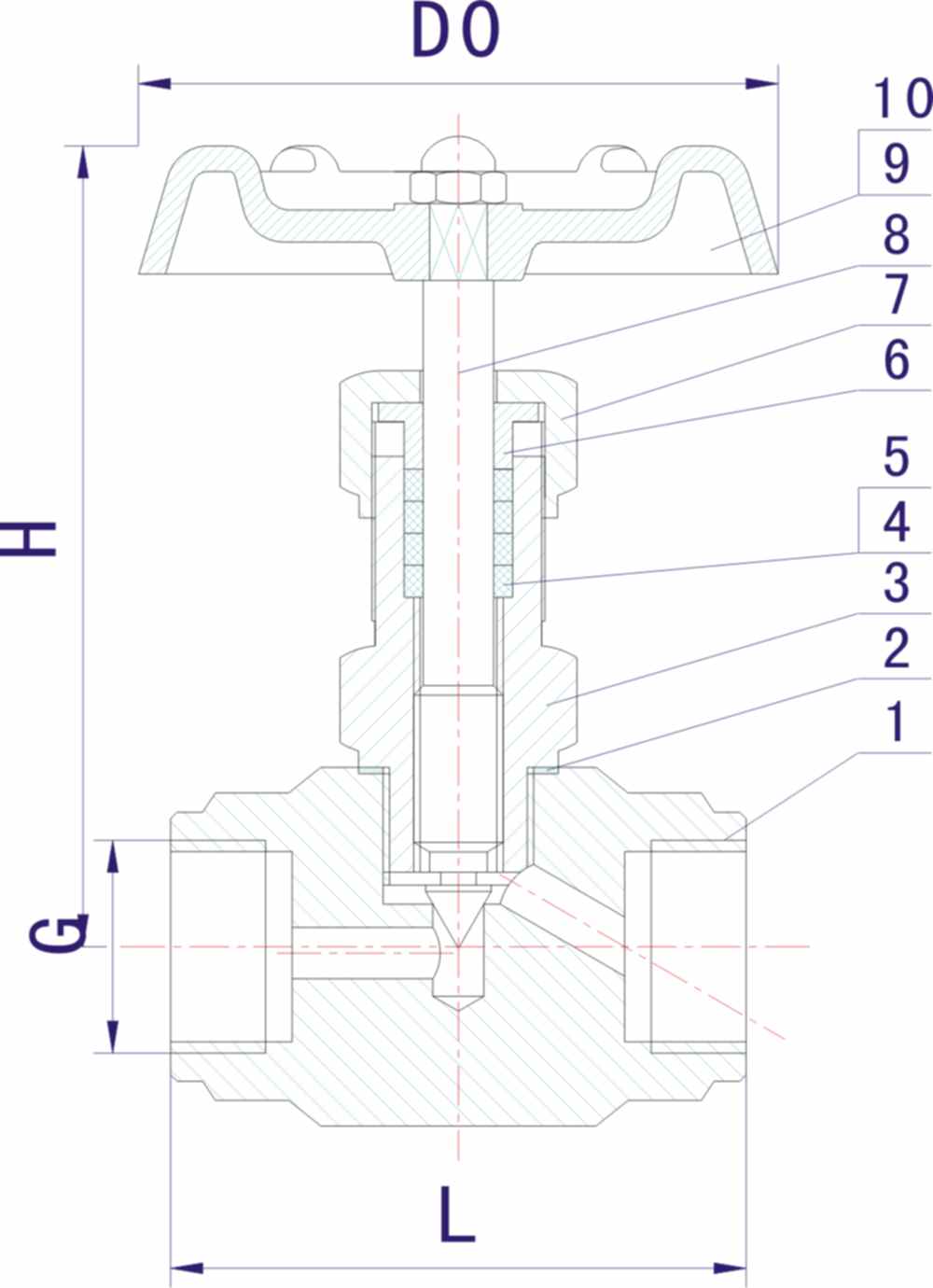

【J13W/H内螺纹针型阀】主要零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
2	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
3	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
8	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
9	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
10	带帽螺母Hooded Nut	20# A105 SS304 SS304L SS316 SS316L



ITEM NO.	公称通径 DN Nominal bore	G	H	L	D0
J13W/H	DN6	G1/4	90	60	63(60)
J13W/H	DN10	G3/8	92	60	63(60)
J13W/H	DN15	G1/2	98	65	63(70)
J13W/H	DN20	G3/4	110	80	78(80)
J13W/H	DN25	ZG1	125	90	100
J13W/H	DN32	G1-1/2	180	128	140(110)

内螺纹针型阀|铸钢内螺纹针型阀|不锈钢内螺纹针型阀

【J13W/H内螺纹针型阀】【价格】【参数】【供应信息】请来电详询
